Rezumat executiv
Acest articol (publicul țintă exact nu este specificat) explică, pe înțelesul cititorilor de ziar online, când are sens o siguranță diferențială 1P+N (siguranta diferentiala 1p+n) și la ce detalii merită să fii atent. Normele cer protecție diferențială ≤30 mA pentru prize/receptoare cu In ≤ 32 A, echipamente mobile în exterior cu In ≤ 32 A și, în anumite locuințe, pentru circuite de iluminat.
Aceleași texte explică o limită importantă: unele defecte de arc electric (în serie) nu produc scurgere la pământ, deci DDR-ul nu le poate detecta, motiv pentru care apar măsuri suplimentare ca AFDD.
Ce este, de fapt, un întreruptor automat diferențial

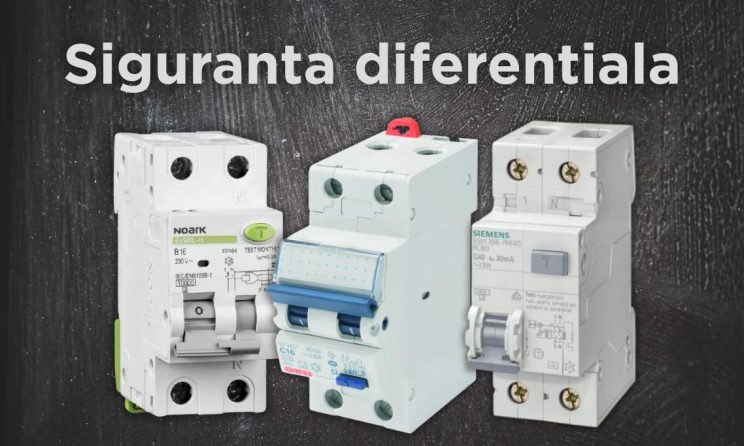

Siguranța diferențială este denumirea populară pentru dispozitivele de curent diferențial rezidual (DDR/RCD) care decuplează când apare un curent de scurgere spre pământ.
Când vorbim despre „întreruptor automat diferențial”, în categoria 1P+N întâlnim des un RCBO: un dispozitiv care combină protecția diferențială cu protecția la supracurent (suprasarcină și scurtcircuit), în linia standardelor precum SR EN 61009-1.
Marcajul 1P+N (bipolar) semnalează utilizarea pe circuite monofazate; fișele tehnice notează explicit numărul de poli (1P+N) și caracteristica magnetotermică (curbe B/C).
Unde e obligatorie sau puternic recomandată
În Normativul I 7-2011, pragul de 30 mA apare ca protecție suplimentară pentru prize/receptoare și utilizări în exterior (ambele până la 32 A), plus pentru iluminat în locuințe unifamiliale.
Textul mai pune două condiții care contează la alegere: dacă DDR-ul este folosit la protecția în caz de defect, circuitul trebuie să aibă și protecție la supracurent; iar DDR-ul nu se utilizează în rețele TN‑C (în TN‑C‑S se montează numai pe partea TN‑S).
De reținut și nuanța „anti-mit”: protecția la 30 mA este considerată suplimentară și nu înlocuiește celelalte măsuri ale instalației.
Cum alegi fără să ghicești
Alegerea între sigurante diferentiale și combinații diferite (DDR separat + sigurante automate) se face, pragmatic, pe patru criterii.
IΔn (sensibilitatea diferențială). 30 mA este standardul pentru protecție suplimentară în circuitele uzuale. Există și valori nominale mai mari (100–300 mA etc.) folosite în amonte pentru selectivitate, conform recomandărilor din normativ.
Tipul DDR (AC/A/B). Normativul separă: tip AC (sinusoidal), tip A (sinusoidal + curent continuu pulsatoriu), iar la utilizări industriale și tip B. Alegerea depinde de consumatorii din circuit (electronică de putere, invertoare).
In și capacitatea de rupere. In trebuie corelat cu conductorul și sarcina, iar capacitatea de rupere cu scurtcircuitul posibil în punctul de instalare (date de proiect/ măsurători).
Curba B sau C. Pentru „sigurante curba B” (sigurante curba b), fișele arată că declanșarea instantanee e, tipic, la 3×–5× In; la curba C, la 5×–10× In. Dacă ai declanșări la pornire, soluția e reevaluarea curbei și a dimensionării cu electricianul, nu creșterea arbitrară a amperajului.
Instalare și întreținere
Normativul cere intervenții realizate de persoane calificate; pentru proprietar asta se traduce în: fără modificări „din șurubelniță” în tablou.
Ce poți face în siguranță: testul periodic cu butonul „T/Test”. Producătorii recomandă un interval în funcție de tipul dispozitivului și mediul de instalare (de la 6 luni în condiții „curate” până la lunar în medii expuse), iar procedura e simplă: apăsarea butonului trebuie să declanșeze imediat. Dacă nu declanșează, ghidurile recomandă verificări și, la nevoie, testare cu aparat dedicat și înlocuire.
Semne că e timpul de service: declanșări repetate fără schimbări în consumatori, imposibilitate de rearmare sau eșecul testului.
Concluzie practică
În majoritatea locuințelor, o siguranță diferențială 1P+N e justificată acolo unde protecția suplimentară la 30 mA este cerută sau unde vrei selectivitate pe circuite. Cheia este alegerea corectă a tipului (AC/A/B), a curbei (B/C) și a dimensionării, plus testarea periodică; la orice semn de defect, soluția sigură este verificarea de către electrician.
